Ø整体集成:微模块系统集成机柜系统、供配电系统、制冷系统、气流组织管理、智能监控系统、安防系统、消防系统(可选)等,提供完整的解决方案。
Ø安全可靠:①支持机柜级门禁,避免无关人员打开微模块,提高机房安全性;②供配电支持双电源接入,提高配电系统的可靠性。
Ø高效节能:采用配置直流变频压缩机、EC风机的机架式空调、冷热气流管理等手段整体实现高效节能,使得微模块的整体运行成本降低,实现绿色环保。
Ø快速灵活部署:模块化设计,工厂预制,预调试、现场安装(仅须现场提供电源接入,网络接入便于可运行),缩短施工周期。
Ø完善的监控:可通过多种传感器,实现对微模块内各功能模块的不间断监控;监控系统支持web访问,轻松实现远程监控和管理各功能模块。
钢板厚度:顶盖1.2mm、侧门1.5mm、前后门1.5mm、 竖支架2.0mm、 横支架1.5mm、 顶封板和底封板1.5mm、 前封板1.5mm、扎线板1.5mm
立柱型材:1.5mm

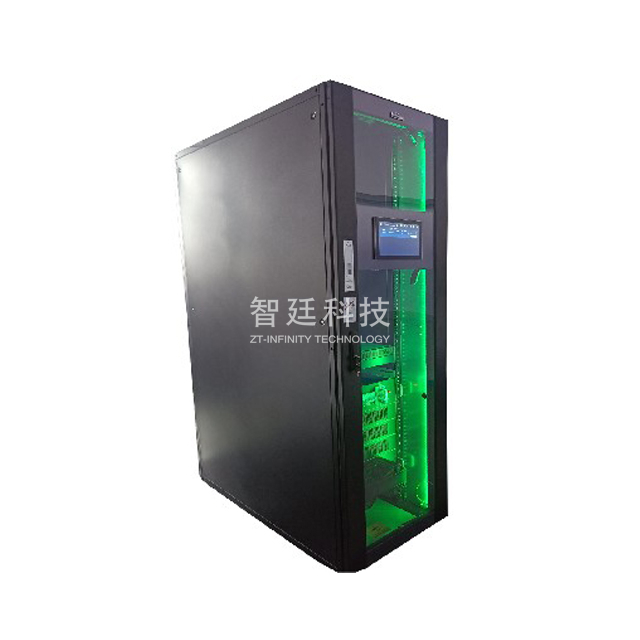

外观:独特设计,前门带智能显示屏,前后门均采用平板门,前门单开,后门双开。
颜色:RAL9005,或其它颜色可定制
防护等级:IP40
承重:1800KG
门锁:钥匙锁或智能机柜锁可选
标准 : ANSI/EIARS-310-D, DIN41491, PART1, IEC297-2, DIN41494, PART7和GB/T3047.2-92
柜体:采用机柜结构,外观独特设计,美观性和功能性并存。
PDM配电单元:包含PDM配电管理单元、智能PDU的电气参数(主路和支路的电压、电流、频率、功率、功率因数、耗电量、PUE值等)的显示、阈值报警设置、报警事件查询。
机架式UPS: 3KVA,单进单出。
精密空调:采用底装式或壁挂式,制冷量4KW,额定电压:AC220V,额定频率:50HZ,制冷额定功率:1250W,最大制冷功率:1625W,制冷剂名称:R22,噪声≤68/65dB(A)。
消防系统:采用探火管七氟丙烷气体灭火系统,气体药剂重量:3KG。
触摸屏:尺寸:7”TFT,背光灯:LED,显示颜色:65535真彩,分辨率:800480,显示亮度:200cd/m2,触摸屏:电阻式,输入电压:24±20%VDC,额定功率:5W,处理器:Cortex-A8,600MHZ,内存:128M,系统存储:128M,铁电存储:可扩展,SD卡存储:可扩展,组态软件:MCGS嵌入版。
外部接口:串行接口:COM1(RS232),COM2(RS485),可扩展(COM3/COM4),USB接口:一主一从,CAN接口:可扩展。
环境条件:存储温度:-10℃~60℃,工作温度:0℃~45℃,工作湿度:5%~90%
产品规格:机壳材料:工业塑料,面板尺寸:226.5163(mm),机柜开孔:215152(mm)
认证: CE/FCC
防护等级:IP65(前面板)
电磁兼容:工业三级
智能机柜锁:支持各类封装的EM卡;合法开门绿灯闪烁一次,非法开门红灯闪烁;使用寿命35万次以上,通讯方式RS485,刷卡开门、远程开门、机械钥匙开门可选。
温控风扇:可根据机柜内部温度智能控制风扇启停(启停温度可设置)。
智能化软件:人机界面全彩液晶触摸屏TFT-LCD 7”(英寸),可监控PDM配电管理单元、UPS工作参数、空调工作参数、智能PDU工作参数、温湿度数据、门禁系统信息、漏水告警等;智能管理单元可开放协议,可接入数据中心动环监控系统,实现实时监控管理、远程维护诊断的功能;工作照明智能控制。
天机-061220 | 天机-061222 | |
柜体尺寸 | 600*1200*2000mm | 600*1200*2200mm |
空调尺寸 | 内机439*852mm | 内机439*852mm |
外机650*900*400mm | 外机650*900*400mm | |
设备空间 | 28U | 31U |
柜体重量 | 150KG | 165KG |
防护等级 | IP40 | IP40 |
